Обмеры для обследования зданий и сооружений

Обмеры для обследования — это важный этап в работе с недвижимостью, который требует высокой точности и профессионального подхода.

Что такое обмеры для обследования?

Обмеры для обследования — это процесс сбора точных данных о геометрии и состоянии объектов недвижимости. Данный процесс включает в себя использование различных инструментов и технологий для создания детализированной модели объекта. Результаты обмеров позволяют получить полное представление о структуре здания или сооружения, что крайне важно для дальнейшего проектирования, реконструкции или оценки состояния объекта.

Компания 3D Артис предлагает профессиональные услуги по обмерам для обследования зданий и сооружений. Наши инновационные технологии и опыт позволяют предоставлять высококачественные результаты, которые удовлетворяют потребности самых требовательных клиентов. В данной статье мы подробно расскажем, что такое обмеры для обследования, в чем их особенности и какие преимущества вы получите, обратившись к нам.

Обмеры для обследования

Используемое оборуование

Тахометры

Тахеометр — это геодезический инструмент, который позволяет точно определять расстояния, а также вертикальные и горизонтальные углы. С его помощью можно получить данные для создания двухмерных чертежей любых объектов. Однако, несмотря на высокую точность, тахеометры требуют значительного времени и усилий для проведения измерений.

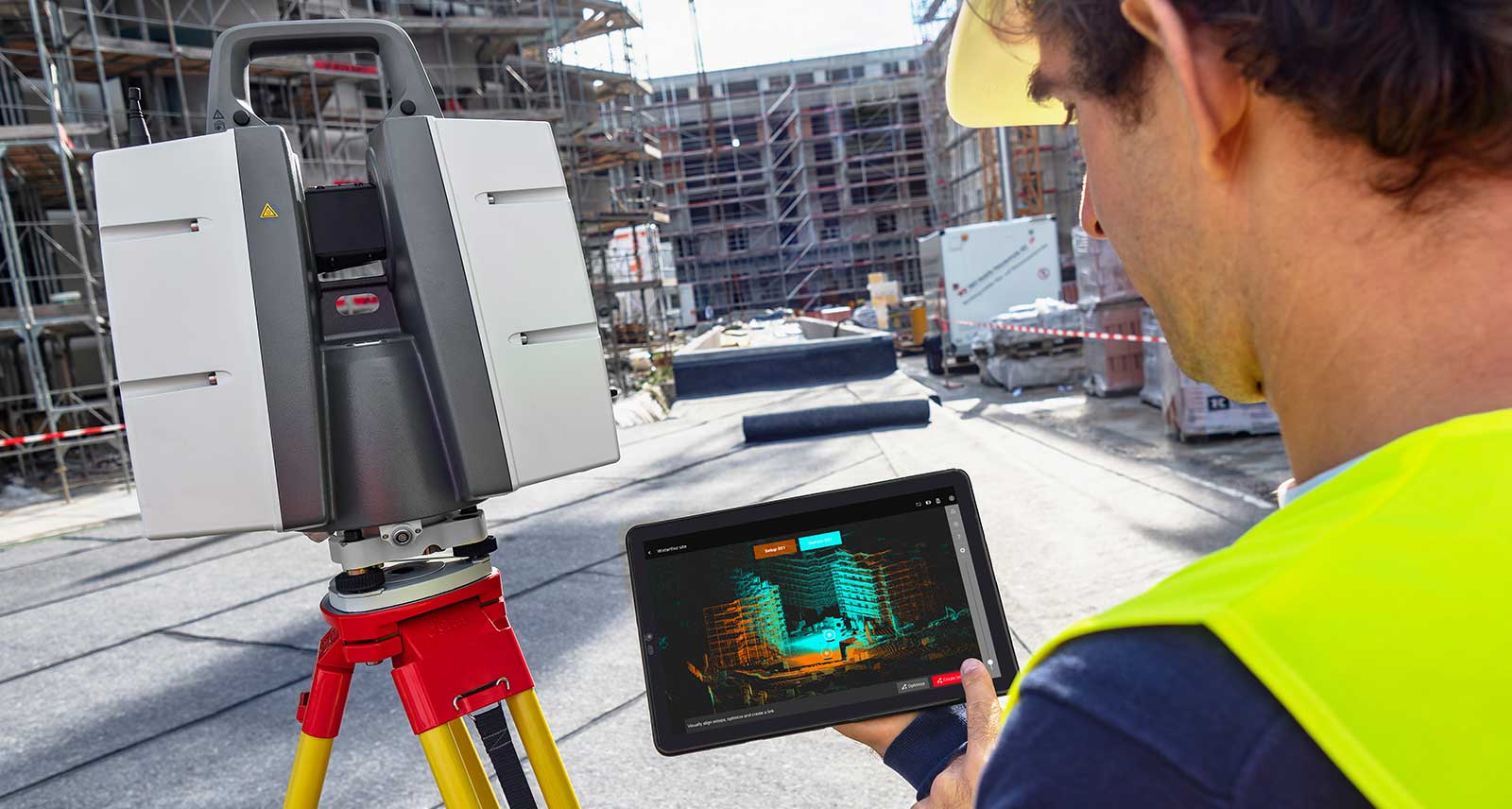

Лазерные сканеры

Современные технологии позволяют проводить съемку с использованием лазерного 3D сканирования. Лазерные сканеры создают трехмерное изображение объектов, что позволяет получить более полное представление о его структуре и архитектурных особенностях. Этот метод значительно ускоряет процесс съемки и повышает точность полученных данных.

Trimble SX10

Высокая точность измерений, дальность до 600 м, интеграция с GNSS и возможность создания высокодетализированных 3D моделей.

Faro Focus Premium 70

Дальность до 70 м, высокая скорость сканирования, возможность работы в сложных условиях и интеграция с различным ПО для обработки данных.

Trimble X7

Легкий и портативный 3D лазерный сканер. Автоматическая калибровка, дальность до 80 м, управление через планшет и высокая точность данных.

Leica RTC360

Дальность до 130 м, высокая скорость (до 2 млн точек/сек.), автоматическое выравнивание данных и поддержка мобильного приложения для управления процессом.

Особенности обмеров от 3D Артис

Высокоточная 3D-сканеризация

Мы используем передовые 3D-сканеры, которые обеспечивают высочайшую точность измерений. Эти устройства позволяют создавать цифровые копии объектов с минимальными погрешностями, что особенно важно при работе с историческими зданиями и сложными архитектурными формами.

Экономия времени

Благодаря использованию современных технологий, процесс обмеров проходит значительно быстрее и эффективнее по сравнению с традиционными методами. Это позволяет сократить время на подготовку данных и уменьшить затраты на проектирование и строительство.

Современные технологии обработки данных

После сбора данных мы используем современные программные решения для обработки информации. Это позволяет создать детализированные 3D-модели, чертежи и планы, которые могут быть использованы в дальнейшем проектировании или реконструкции.

Комплексный подход

Наши специалисты проводят комплексный анализ объекта, включая как внешние, так и внутренние обмеры. Это позволяет получить полную картину состояния здания и выявить потенциальные проблемы на ранних стадиях.

Стоимость обмеров для обследования

Вид работ Стоимость работ
Обмер методом 3D сканирования без формирования чертежа от 15 р за м2
Обмер методом 3D сканирования c формированием чертежа от 25 р за м2

Из чего формируется цена?

Каждый проект обычно уникален, поэтому стоимость рассчитывается на основе сложности конструкции, количества элементов, общего размера объекта и множества других факторов.

Какие результаты вы получите?

Для всех видов сканирования — объединённое облако точек в формате RCP (приложение Autocad Recap).

Для услуг проектирования и визуализации — чертежи в цифровом виде для любой CAD-программы или в бумажном формате.

Формат предоставления материалов:

  • Единая облачная 3D модель фасада в формате rcp или e57
  • Чертеж в формате dwg и PDF (включая варианты дополнительных работ, отклонения от проекта или осей)
  • 3D модель в формате dwg, rvt или pla (от LOD100 до LOD500)
  • 3D модель в формате STL или OBJ

Что мы можем сделать для Вас:

облако точек

Облако точек

Это набор данных, состоящий из миллионов точек, которые представляют собой 3D-координаты поверхности объекта. Облако точек является основой для создания всех последующих моделей и чертежей.
Развертка

Планы развертки

Чертежи, которые показывают развертки стен помещений с детализацией всех элементов интерьера и конструкций. Они используются для детального анализа и планирования ремонтных или отделочных работ.
3д модель

Готовая 3D-модель

Полноценная трехмерная модель объекта, созданная на основе облака точек. Модель может включать в себя детали архитектуры, конструкции и инженерных систем, что позволяет проводить анализ и планирование.
bim модель

Инспекция BIM-модели

Процесс проверки и верификации информационной модели здания (BIM) с использованием данных лазерного сканирования. Это помогает выявить расхождения между проектной документацией и фактическим состоянием объекта.
простой чертеж

Простой чертеж

Двухмерный чертеж в формате DWG, который может содержать основные планы, разрезы и фасады объекта. Он используется для простого документирования и обмена информацией.
обмерочный чертеж

Обмерные чертеж

Чертежи, созданные на основе облака точек, которые точно отображают размеры и геометрию объекта. Они используются для документирования и анализа существующих условий.
Исполнительный чертеж

Исполнительный чертеж

Чертеж, который отражает фактически выполненные работы и состояние объекта после завершения строительства или ремонта. Он создается на основе данных лазерного сканирования для точности.
Чертеж коммуникации

Детализированный чертеж

Включающий все инженерные системы (электрика, водоснабжение, вентиляция и т.д.) и развертки стен с указанием расположения коммуникаций. Это важно для технического обслуживания и реконструкции.

Модель REVIT, 3D Autocad по облаку точек

LOD 100

Детализация LOD 100

Включает базовые элементы, такие как стены, перекрытия и проемы.
LOD 200

Детализация LOD 200

Дополнительно включает окна, двери и витражи.
LOD 300

Детализация LOD 300

Включает все предыдущие элементы, а также инженерные сети и конструктивные элементы.

Применение лазерных обмеров

Реставрация и реконструкция исторических зданий

В процессе реставрации важно сохранить архитектурную целостность и историческую аутентичность здания. Обмеры помогают архитекторам и реставраторам создать точные чертежи, которые служат основой для всех реставрационных работ. Это также помогает воссоздать утраченные элементы на основе имеющихся данных. Обмеры позволяют получить точные данные о текущем состоянии исторического здания, что необходимо для его восстановления или реконструкции.

Проектирование и перепланировка современных зданий

Архитекторы и дизайнеры интерьеров используют обмеры для создания точных планов помещений, что позволяет эффективно использовать пространство и избегать ошибок при проектировании. Это особенно важно при перепланировке офисов, жилых помещений или коммерческих объектов, где необходимо учитывать множество факторов, таких как расположение инженерных систем и несущих конструкций.

Оценка состояния и подготовка к ремонту

Инженеры и специалисты по строительству используют результаты обмеров для составления отчетов о состоянии здания, которые затем служат основой для планирования ремонтных работ. Это включает в себя оценку состояния фасадов, кровли, инженерных систем и других элементов конструкции. Обмеры также важны при подготовке сметной документации для проведения ремонта. Обмеры помогают определить текущее состояние здания или сооружения, выявить дефекты и износ конструкций, а также оценить объем необходимых ремонтных работ.

Обмеры для обследования — это важный этап в работе с недвижимостью, который требует высокой точности и профессионального подхода. Компания 3D Артис предлагает вам воспользоваться нашими услугами, чтобы получить надежные данные о вашем объекте. Мы гарантируем качество, точность и оперативность выполнения работ. Обращайтесь к нам, и мы поможем вам реализовать ваши проекты на самом высоком уровне!
